De la pieza muestra al producto final — escaneamos, diseñamos y maquinamos álabes de turbina de gas con exactitud suiza en pocos pasos. From sample part to finished product — we scan, design, and machine gas turbine blades with Swiss precision in just a few steps.
— Metodología — Methodology
NUESTRO PROCESO OUR PROCESS
Cada álabe pasa por un proceso controlado de cuatro etapas. Precisión en cada paso, desde la captura de datos hasta la pieza terminada. Every blade goes through a controlled four-stage process. Precision at every step, from data capture to finished part.
Paso 01 — Escaneo Step 01 — Scanning
CAPTURA DE
DATOS 3D
3D DATA
CAPTURE

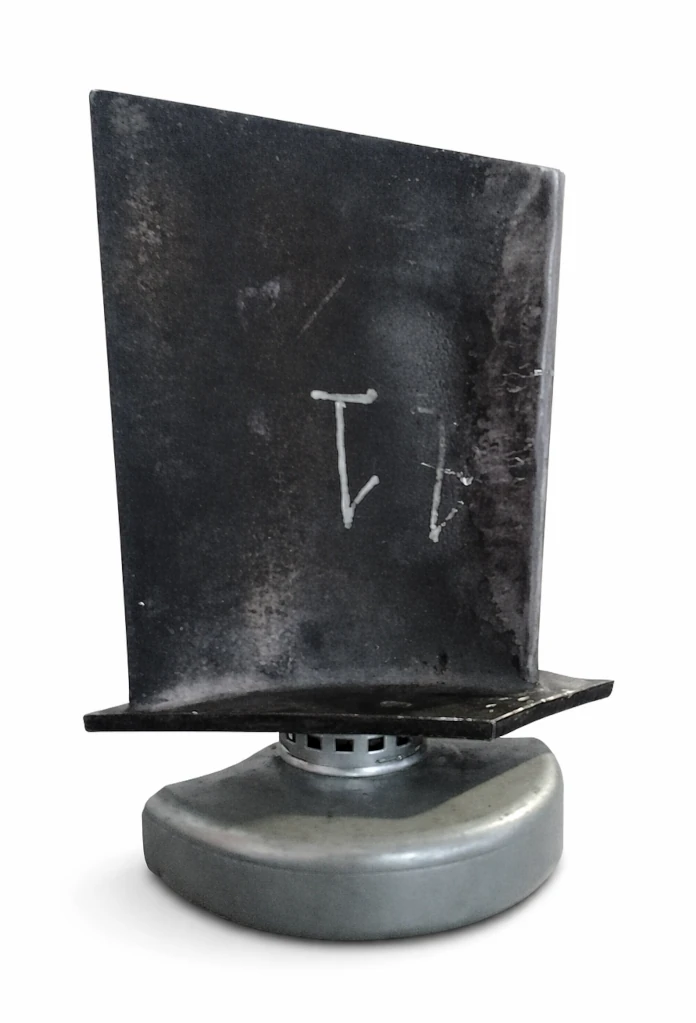

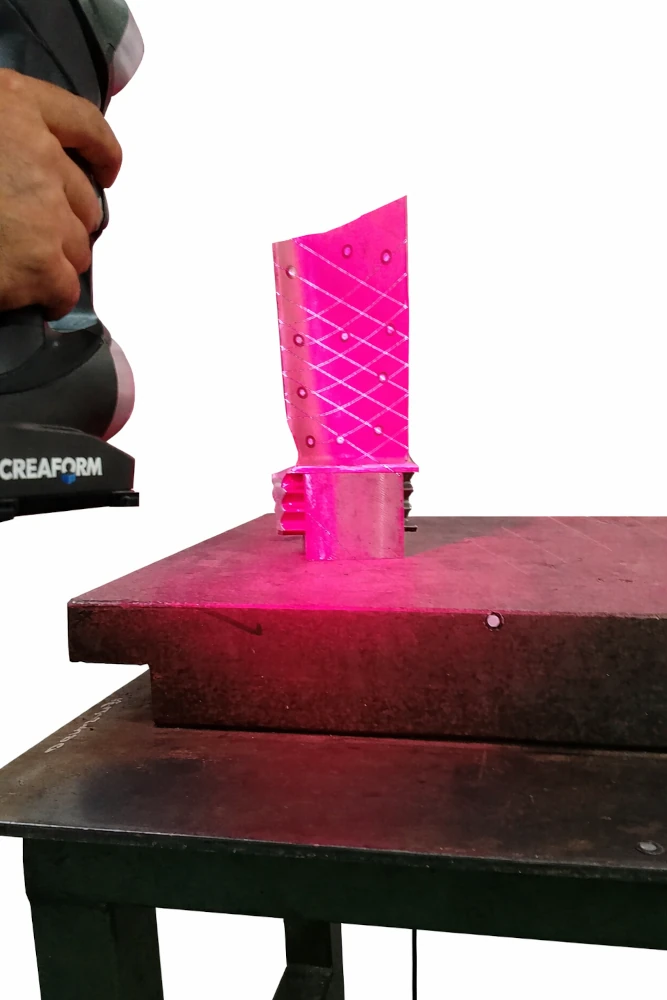

Escaneamos la pieza muestra con alta precisión para obtener la geometría exacta del álabe. Cada curva, radio y ángulo queda capturado en el modelo digital. We scan the sample part with high precision to obtain the exact blade geometry. Every curve, radius, and angle is captured in the digital model.

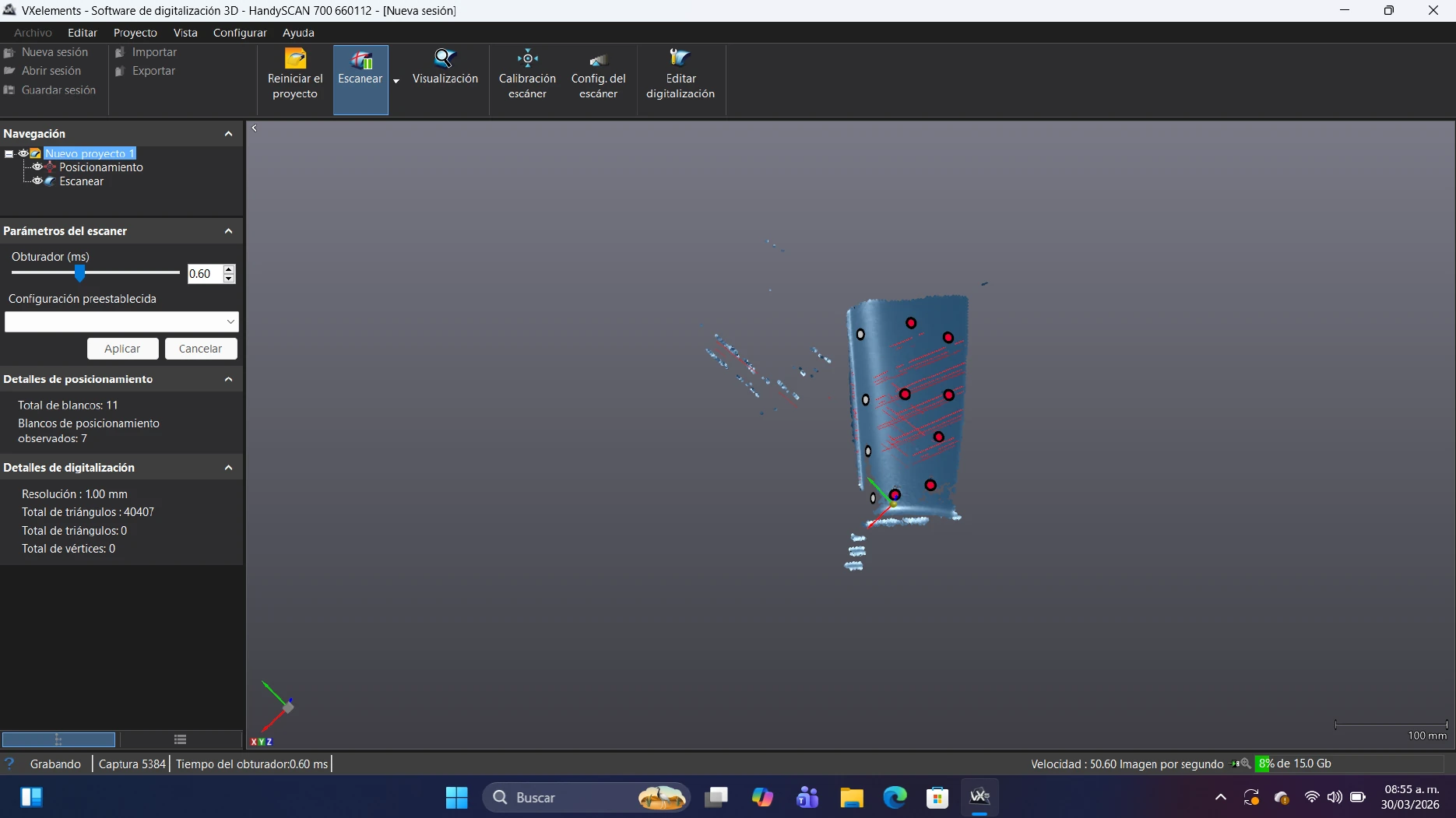

- Escaneo de alta resoluciónHigh-resolution 3D scanning
- Generación de nube de puntosPoint cloud generation
- Tolerancias de ±0.01 mmTolerances of ±0.01 mm
Paso 02 — Diseño Step 02 — Design
MODELADO
CAD/CAM
CAD/CAM
MODELLING

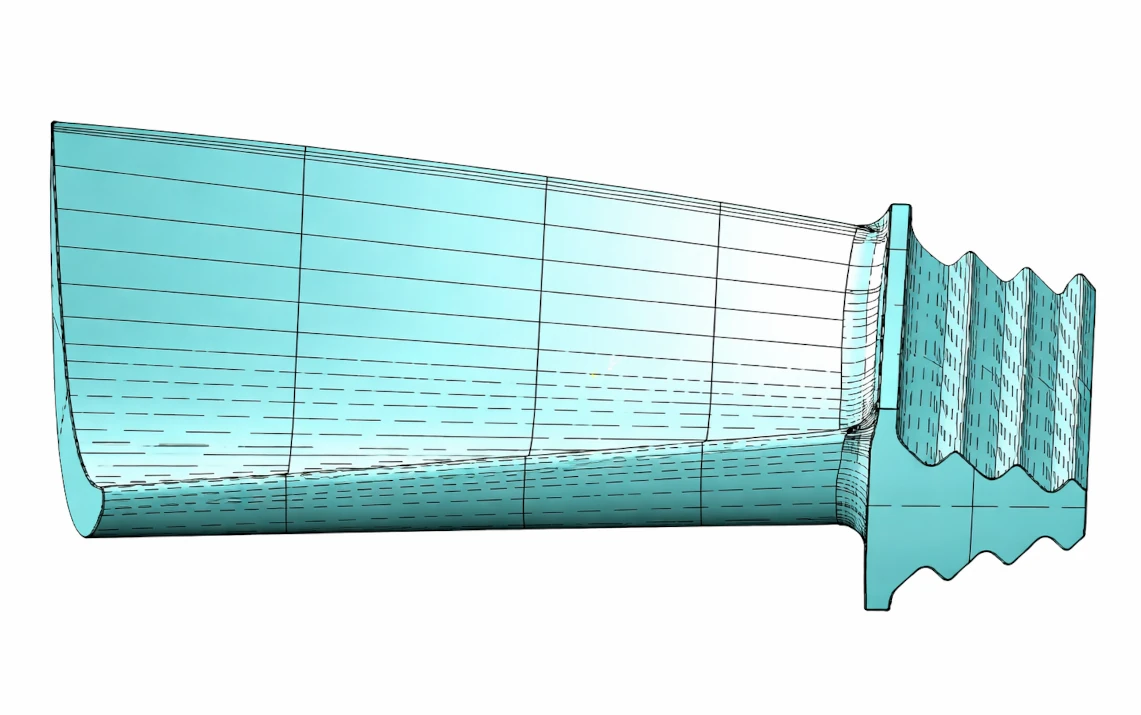

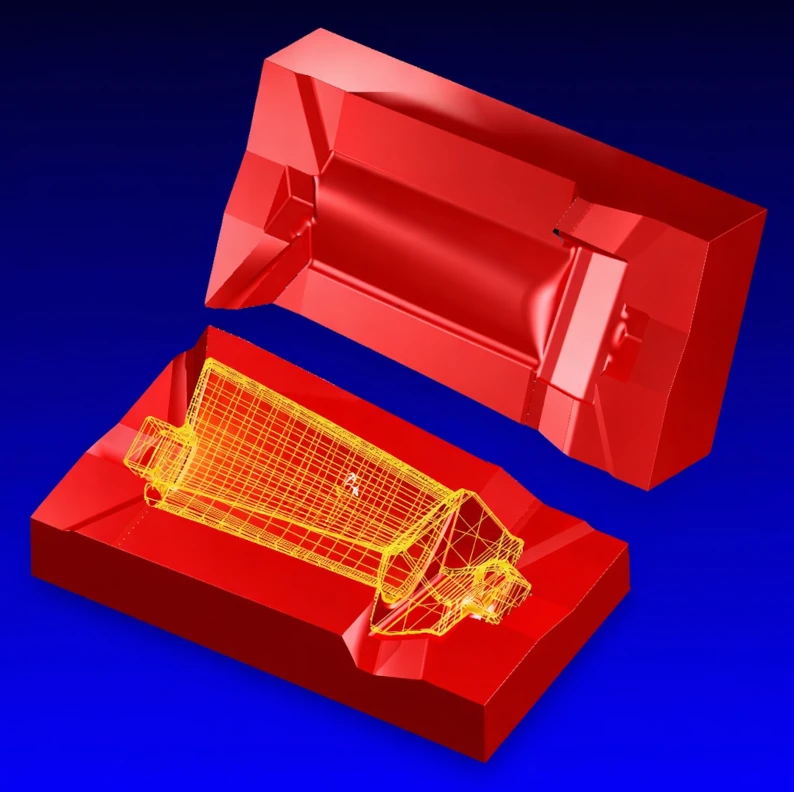

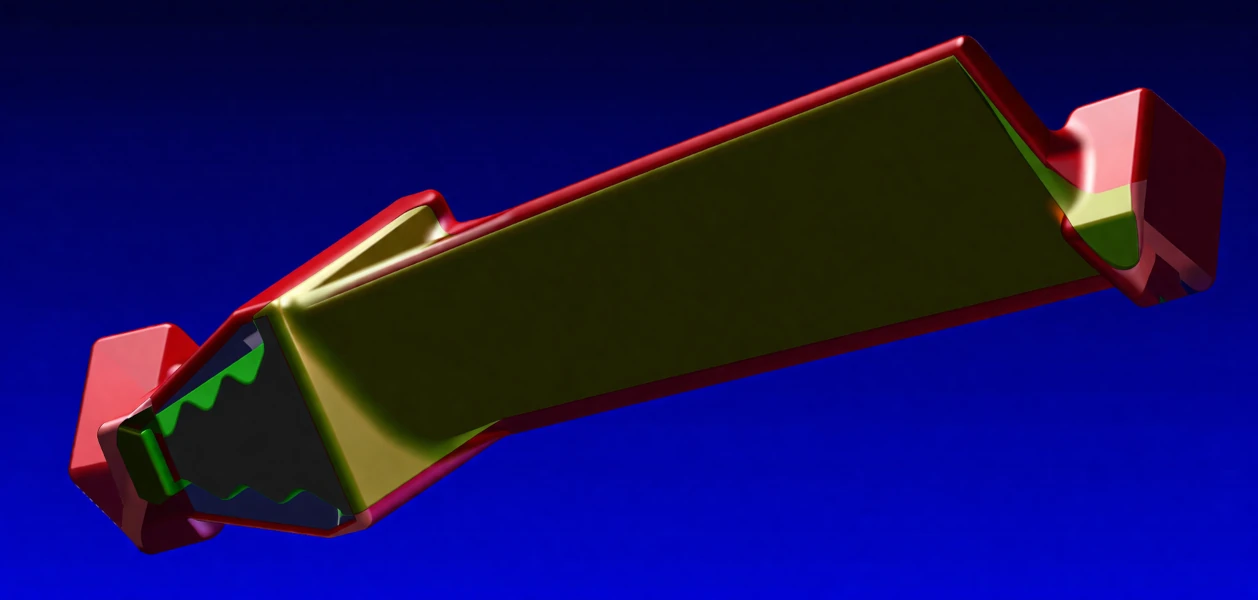

El modelo escaneado se optimiza y rediseña en Euklid CAD. Superficies de desmolde, contracciones y separación de moldes — todo en un solo software. The scanned model is optimised and redesigned in Euklid CAD. Draft surfaces, contractions, and mould separation — all in one software.
- Modelado de superficies avanzadoAdvanced surface modelling
- Optimización automática de radiosAutomatic radius optimisation
- Integración directa con CAMDirect CAM integration
Paso 03 — Fabricación Step 03 — Machining
MAQUINADO
CNC 5 EJES
5-AXIS CNC
MACHINING

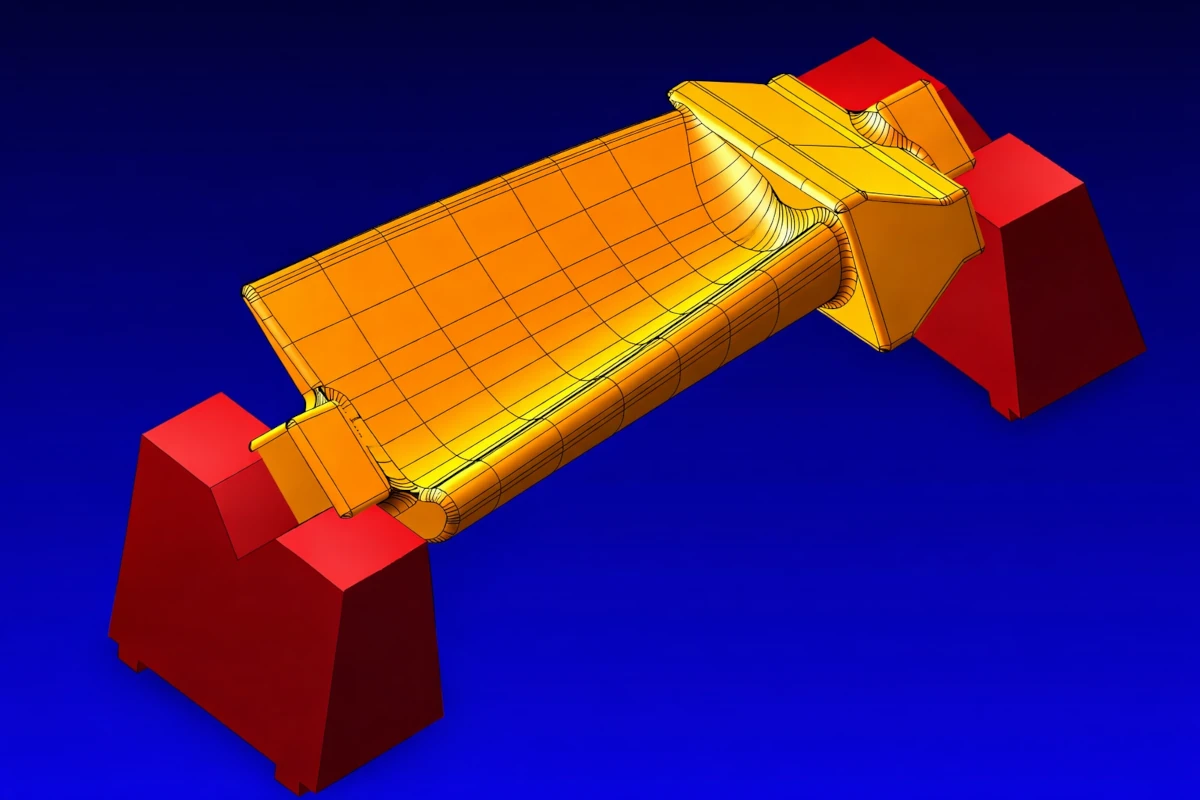

Fresado de 3 a 5 ejes directamente sobre las superficies CAD. Los fixtures garantizan sujeción perfecta en cada operación. Acabado superficial sin retoques manuales. 3 to 5-axis milling directly on CAD surfaces. Fixtures ensure perfect clamping in every operation. Surface finish without manual rework.
- Fresado simultáneo de 5 ejesSimultaneous 5-axis milling
- Fixtures de sujeción dedicadosDedicated clamping fixtures
- Estrategias orientadas a patchesPatch-oriented toolpaths
Paso 04 — Resultado Step 04 — Result
ÁLABE
TERMINADO
FINISHED
BLADE

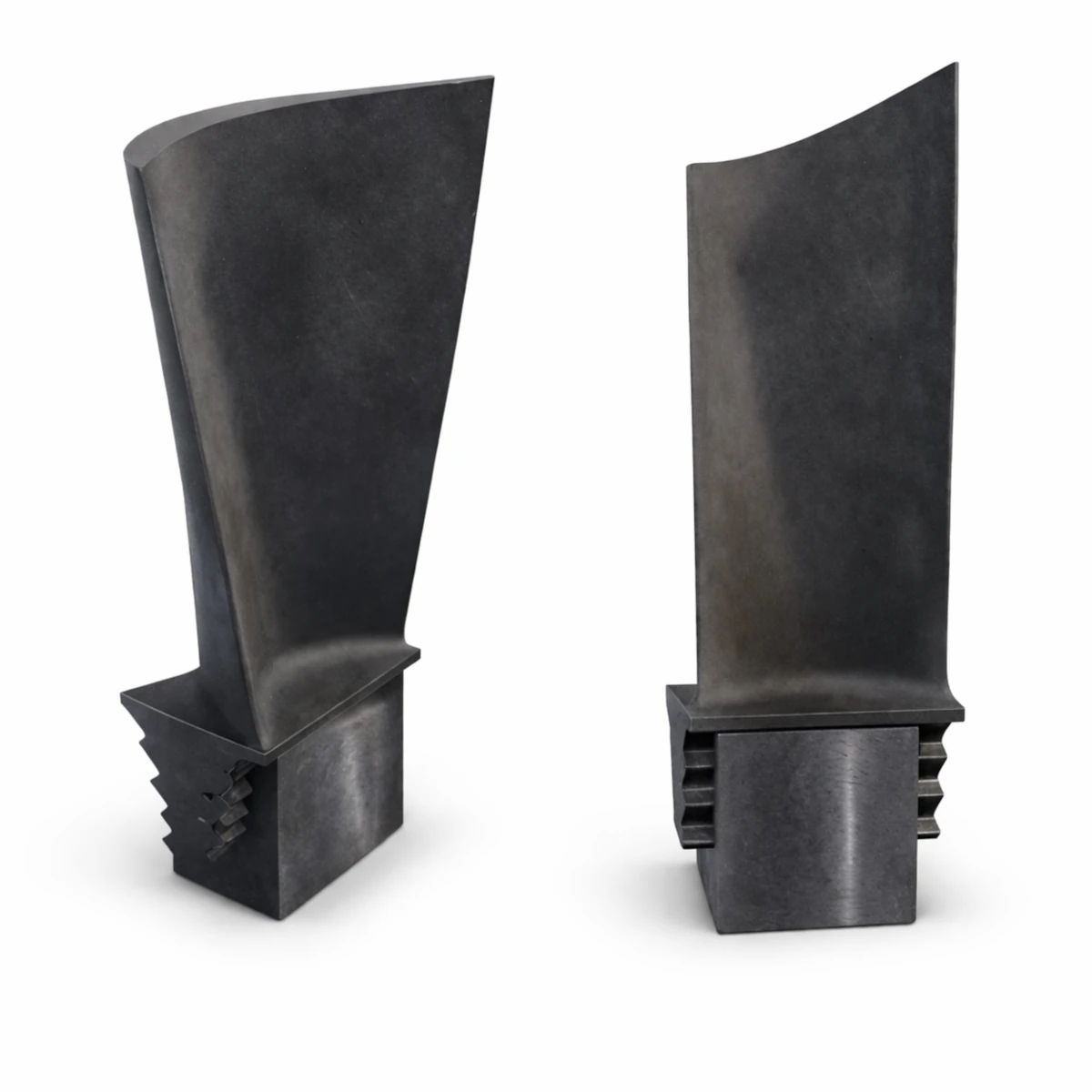

El álabe finalizado cumple con todas las especificaciones geométricas y de acabado. Listo para integración en turbinas de gas, compresores o aplicaciones aeroespaciales. The finished blade meets all geometric and surface finish specifications. Ready for integration into gas turbines, compressors, or aerospace applications.
- Verificación dimensional completaFull dimensional verification
- Acabado listo para uso finalSurface-ready for end use
- Documentación de calidad incluidaQuality documentation included
— Ventajas — Advantages
POR QUÉ EUKLID WHY EUKLID
SOFTWARE SUIZO SWISS SOFTWARE
Desarrollado en Suiza, con estándares de calidad y precisión reconocidos en toda la industria de fabricación de moldes y herramentales. Developed in Switzerland, with quality and precision standards recognised across the mould and die making industry worldwide.
10X MÁS RÁPIDO 10X FASTER
Modelador de superficies estándares tecnológicos que resulta en 10 veces menos patches. Reducción de tiempos factor 10 frente a otros CAD. Surface modeller using technological standards that results in 10x fewer patches. Factor-10 time reduction compared to other CAD systems.
CAD + CAM UNIFICADO UNIFIED CAD + CAM
Un solo software para diseñar y maquinar. Integración única entre el CAD y el CAM con cortes de radios y ángulos de salida con trim automático. One software to design and machine. Unique CAD-CAM integration with radius cuts and draft angles with automatic trimming.
